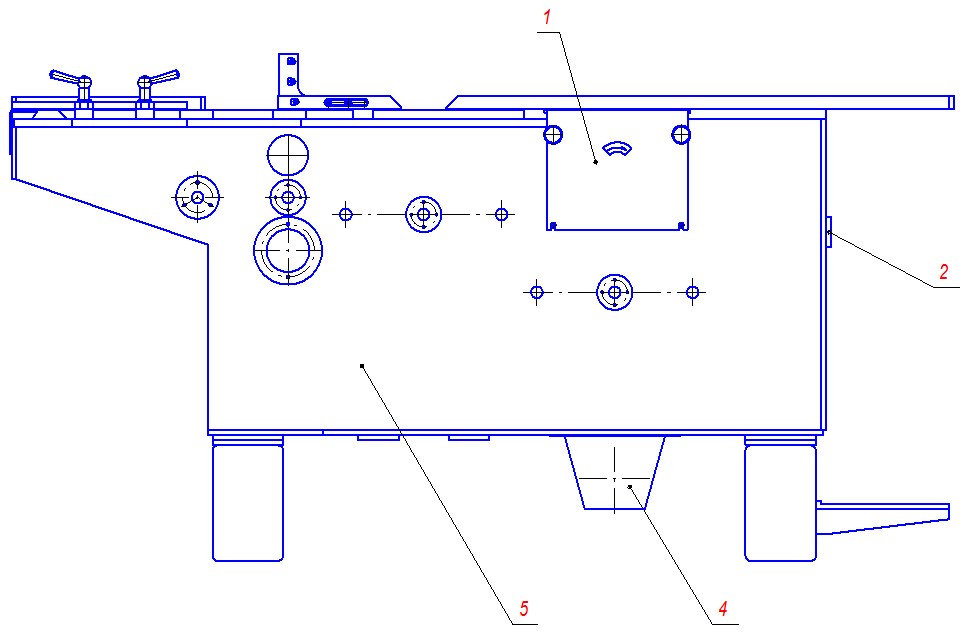

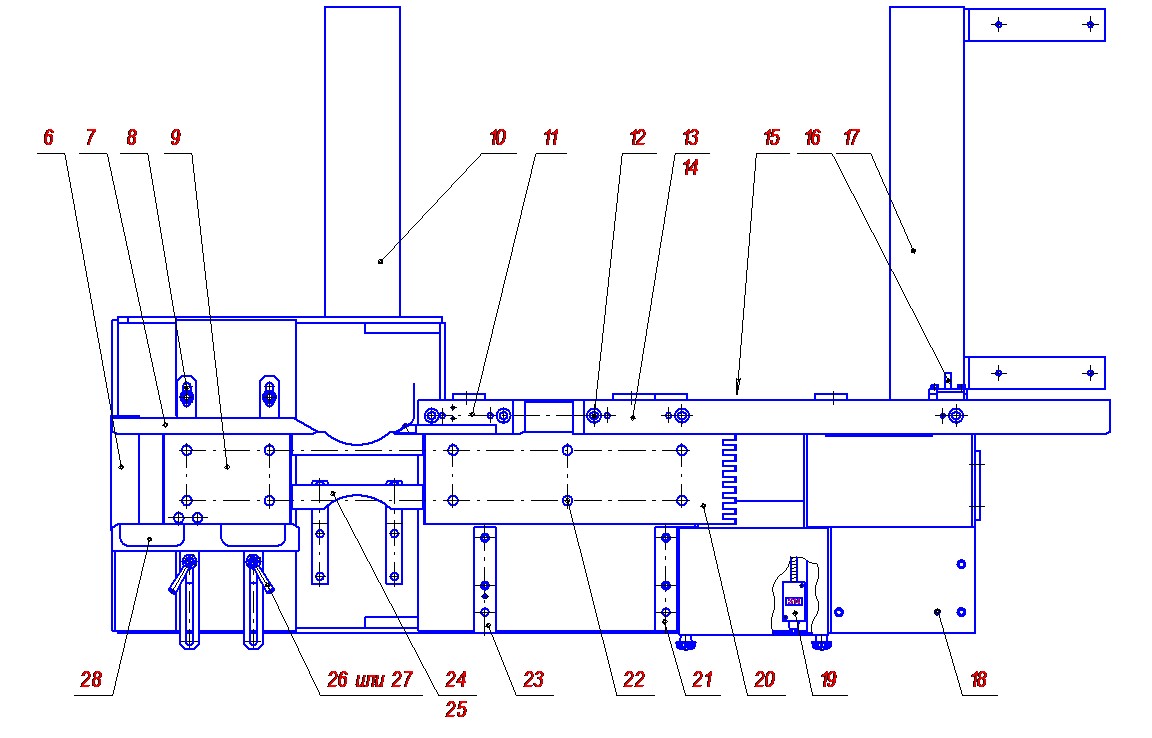

Станина станка С16-42 (Рис. 12, 13)

Таблица 8

№ позиции

Обозначение

Наименование

1.

С16-42.11.200

Ограждение

2.

С16-42.11.018

Щиток







4.

С16-42.11.090

Патрубок

5.

С16-42.11.010-01

Станина

6.

С16-42.11.080

Ограждение

7.

С16-42.11.070

Линейка

8.

С16-42.11.013

Планка

9.

С16-42.11.002

Плита

10.

С16-42.11.030-01

Опора

11.

С16-42.11.100

Линейка

12.

С16-42.11.036

Шайба

13.

С16-42.11.011-01

Линейка

14.

С16-42.11.012

Планка

15.

С16-42.11.035

Щиток

16.

С16-42.11.040

Кронштейн

17.

С16-42.11.020-02

Опора

18.

С16-42.11.016

Плита

19.

Выключатель путевой ВП15Д-21Б211-54У2.8 исп.1   ТУ16-526.470-80

20.

С16-42.11.001

Плита

21.

С16-42.11.015

Планка

22.

С25-4А.11.031

Колпачок

23.

С16-42.11.014

Планка

24.

С16-42.11.003

Планка

25.

С16-42.11.034

Планка

26.

С16-42.11.300

Рукоятка

27.

С25-4А.11.1.100

Ручка

28.

С16-42.11.060

Линейка
