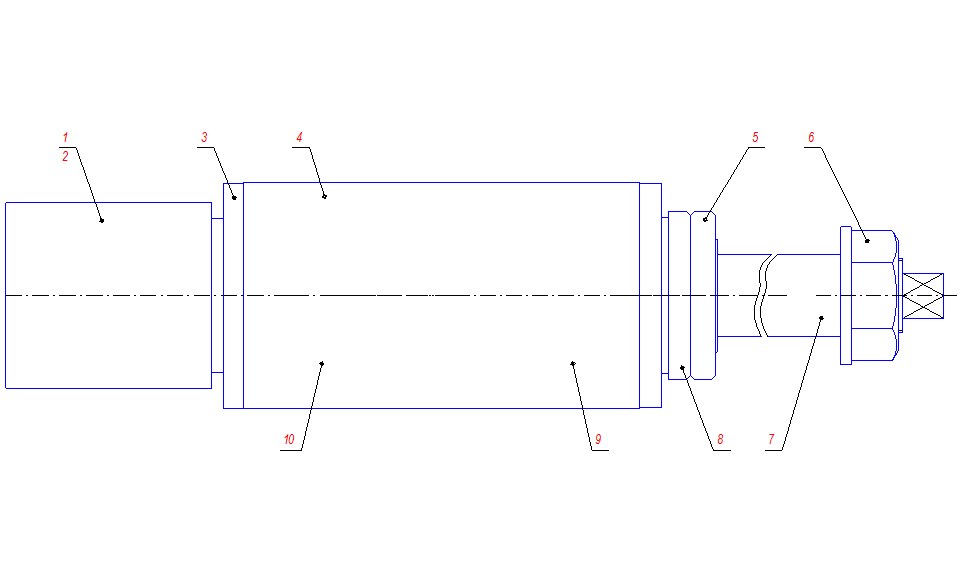

Шпиндель правый С16-42.10.000-02 станка С16-42 (Рис. 24)

Таблица 15

№ позиции	Обозначение	Наименование
1.	С16-42.10.005-01	Шкив
2.	С16-1А.12.054	Шайба
3.	С16-42.10.004	Фланец
4.	С16-42.10.001-01	Гильза
5.	С16-42.10.008	Контргайка
6.	С16-42.10.006	Гайка
7.	С16-42.10.002-02	Шпиндель
8.	С16-42.10.007А	Гайка
9.	Подшипник В7209С.ТРА.P5Q5.DBUY1/KE (5-236209КЕУ1Ш2) ГОСТ 832-78
10.	Подшипник 6209.Р5Q5 ГОСТ 8338-75 (5-209АШ2)
