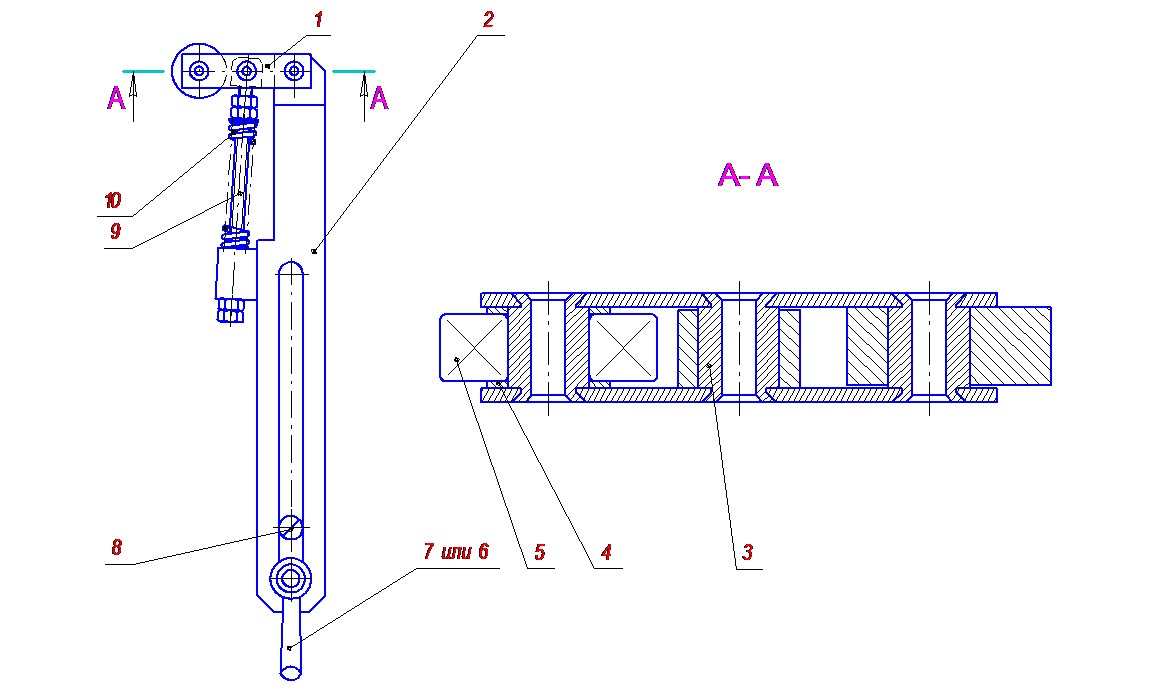

Прижим боковой станка С16-42 (Рис. 22)

Прижим боковой станка С16-42 (Рис. 22)

Таблица 13

№ позиции	Обозначение	Наименование
1.	С16-42.19.1.002	Пластина
2.	С16-42.19.1.020	Кронштейн
3.	С16-42.19.1.004	Ось
4.	С16-42.19.1.005	Шайба
5.	Подшипник 80201 ГОСТ 7242-81
6.	С16-42.11.300	Рукоятка
7.	С25-4А.11.1.100	Ручка
8.	С16-42.19.001
9.	С16-42.19.1.003	Стержень
10.	УД.001-27	Пружина
